Ayza Mizrak | Ayzaband 4 FR Ultra

  • Производител: Ayza Mizrak – Turkey
  • Възли: 6 + 1 (предфрезоване , окрайчване , фрезоване R3, радиусно циклене R3 , Полиране)
  • Максимална височина на детайла: 60 мм
  • Скорост: 14 м/мин
  • Габаритни размери: 380 х 80 х 150 см
  • Тегло: 1120 кг

Description

Пневматика

Ел. компоненти

Метални елементи на конвейер: NI-CR-MO

ОБЩО ОПИСАНИЕ НА КЛЮЧОВИ КОНСТРУКТИВНИ ОСОБЕНОСТИ:

Предфрезоващ възел състои от два високочестотни двигателя 12 000 об / мин, 2 х 2,2 kW , Отстраняването на неравности от подрязващ диск осигурява идеална геометрия на детайла и осигурява висококачествено залепване на канта. Настройване на възела се осъществява с помощта на цифров брояч което гарантира точност и лекота на пре настройване на възела.Максимална ширина обработка до 3 мм. Възможност за изключване на възела и работа без него. Защитен кожух с аспирация. Машината окомплектована с Италиански диамантени глави

Притискаща група

Притискаща група оборудвано с голяма Ø120 mm основна притискащ ролка за задвижване и три допълнителни затягащи ролки.Дългата зона на притискане на канта гарантира окончателната кристализация на лепилото преди механична обработката и свежда до минимум лепилия шев, което го прави идеален.

Лепилна станция:

Резервоар за лепило 4 л. намира се в долно положение спрямо олепеляващия вал . Спирално регулиране на подаването на лепило – осигурява равномерен лепилен шев.

Не се изисква регулиране на дебелината на кантовия материал.

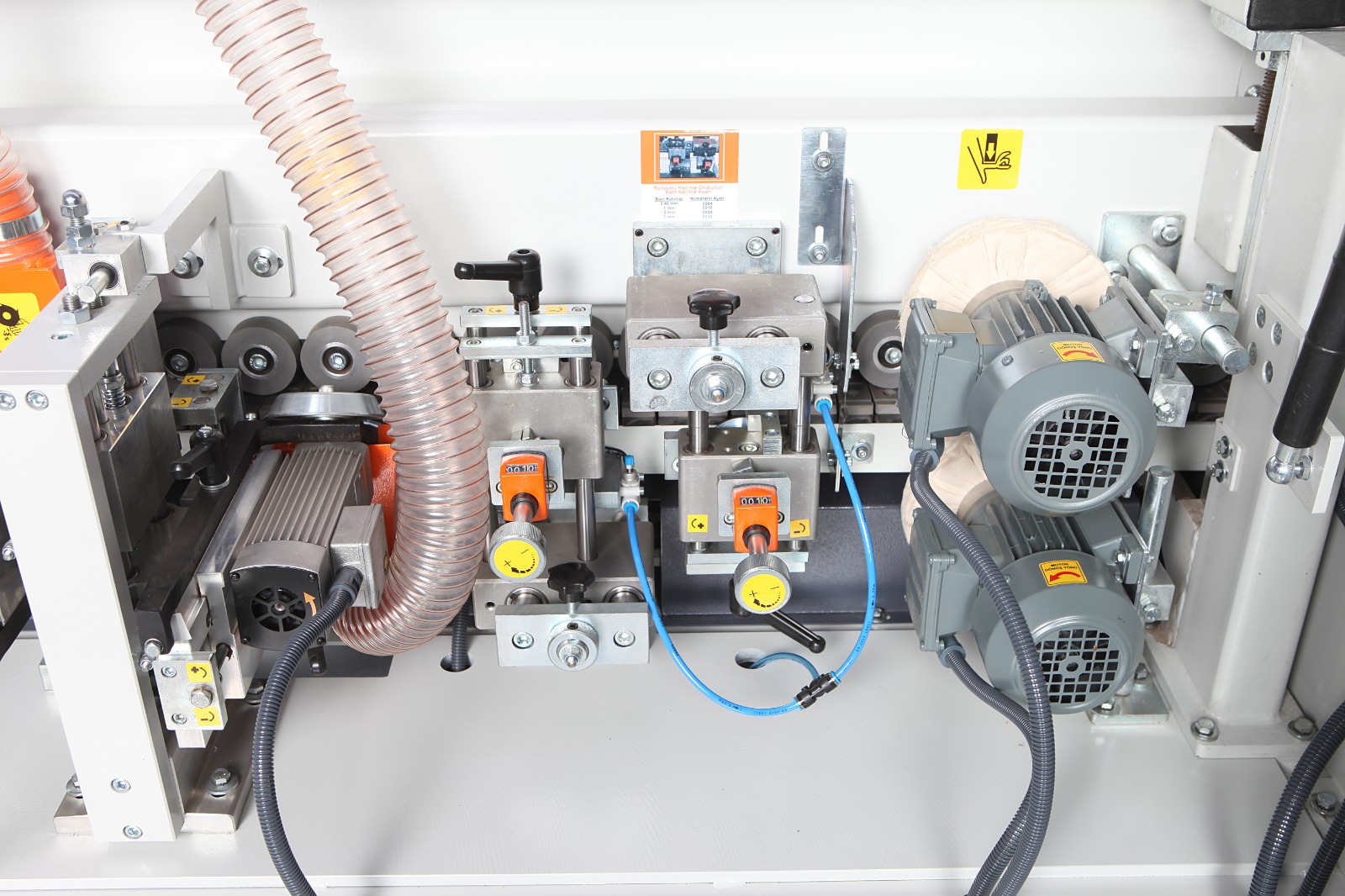

Възел за окрайчване на канта

Висококачествени двигатели за окрайчване 2х0,55 кв, 12000 об/мин и линейни направляващи за хода на двигателите осигуряват качествена и дългогодишна работа на машината . Целия възел се намира на масивна основа, която осигурява отсъствие на вибрация и стабилно запазване на зададени настройки на размери . Специалните защитни кожуси осигуряват качествено отстраняване на отпадък и предотвратяват разпространението им.

Възел фрезоване на канта по височина и радиус

Възел за фрезоване се състои от два промишлени двигателя 2х0,55 кв, 12000 об/мин . Вертикални кръгли фрези с голям диаметър правят гладкия подход към детайла. изключват възможността от нараняване на обработваемия детайл.

Възел радиусно циклене

Възелът предназначен за за отстраняване на кинематични неравности (микровълни) върху обработената по радиус повърхност на ръба след фрезовия възел. Радиусна цикла също така подравнява геометрията на радиуса на канта, което го прави абсолютно равномерен по цялата дължина на ръба.

С помощта на кръгли вертикални и хоризонтални копири се осигурява точно проследяване на профила на частта.

Възела има дюза за подаване на въздух под налягане който охлажда инструмента канта не се нагрява и не променя своя цвят . възелат може да бъде оборудван с нож R2 R3 – според желанието на клиента .

Полиране:

Възел за полиране осигурява:

Блясък на обработената повърхност почиства от замърсявания и възстановява цвета след циклещ агрегат.

Образува микро радиус (на тънки кантове).

Полиращ възел – състои от два двигателя, два полиращи диска, скорост на въртене 1400 об / мин 2 x 0,18 kW. и се регулират по височина.

Машината конструктирана с отделен мотор редуктор на лепилна станция и Промишлен конвеер

Видео https://youtu.be/BbPopu9rAEk

Видео https://youtu.be/S5UvzUinEPk

Additional information

Мин./макс дебелина н/канта

0,4-3 мм

Мин./макс височина н/канта

8-65 мм

Скорост на подаване

Мощн. н/двиг. предфр. възел

2×2,2 кв, 12000 об/мин

Мощн. н/двиг. н/окрай. възел

2×0,45 кв, 11000 об/мин

Мощн. н/двиг. з/фр. въз. н/кан.

2×0,55 кв, 12000 об/мин

Радиусно циклене на канта

R3

Мощн. н/двиг. н/полир. въз.

2×0,18 кв

Мощн. н/мот. н/транс. лента

3,0 кв

Налягане в пнев. система

6 Bar

Темп. н|лепило , лепило т. EVA

180-220 °C

Време з/загряв. н/леп. вана

15-20 мин

Обем н/леп. вана (тефлон)

4 л

Габаритни размери

Тегло
