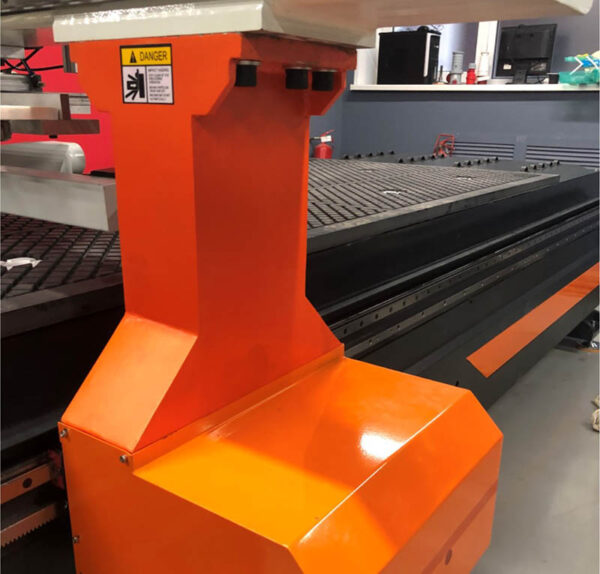

Подсилени чугунени опори по ос Z
Като се вземе предвид вероятността от натоварване, порталът на машината е инсталиран на
мощни подсилени чугунени опори, които значително увеличават твърдостта на порталната
конструкция, както и увеличават устойчивостта на конструкцията към деформация.
Широката опорна платформа има голяма контактна площ, която ви позволява значително да
увеличите товароносимоста на машината, без загуба на качество при обработка |
 |
Ход по ос – X -Y POR (Германия)
задвижване по ос – “X” “Y” конусни зъбни колела под ъгъл – POR (Германия) – което позволява
плавна и прецизна обработка на материала с максимална точност ±0.05mm |
 |
задвижване по ос – Z сачмено винтова механизъм – TBI Taiwan |
 |

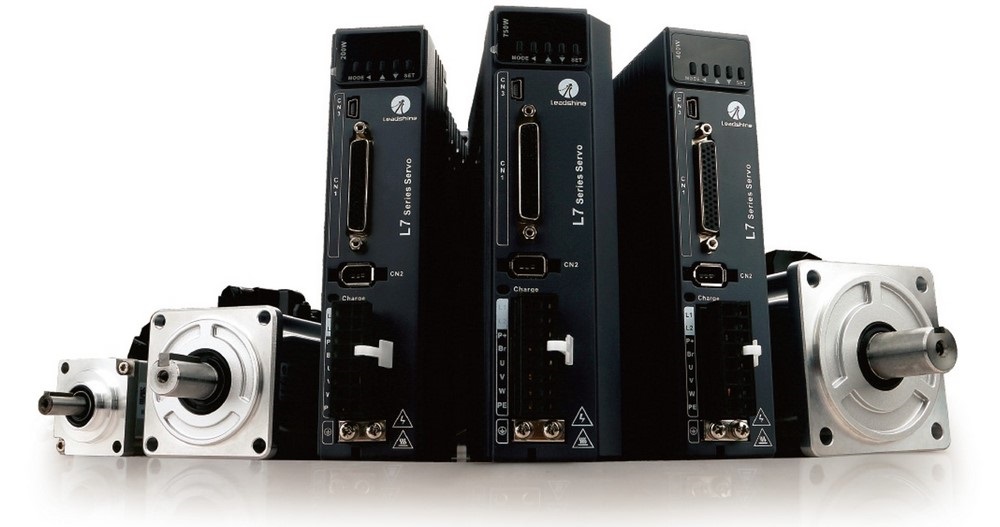

Система за сервозадвижване Leadshine 1500W по ос трите оси (X Y Z)
Монтирани на всяка една ос (X/Y/Z) серво мотор , Серво моторите гарантират по прецизно
позициониране на портала по ос (Z) спрямо шпиндела (X;Y) по зададената програма.
Серводвигателите, за разлика от стъпковите ел.мотори , осигуряват по-високи скорости на
празен ход и работен ход, което от своя страна повишава производителността на обработващия
център с ЦПУ |
 |

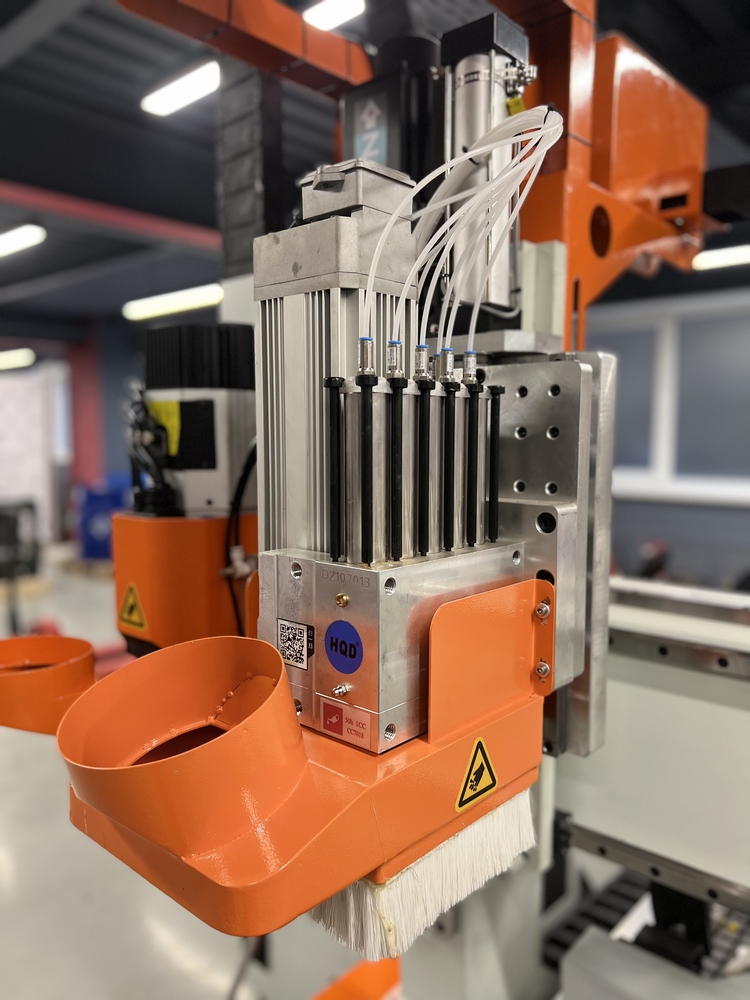

Индустриален шпиндел с въздушно охлаждане HQD 9.0 kWt 24 000 R/min
Дизайнът и компонентите на този електрошпиндел са 100% идентични с електрошпинделите на
водещия световен производител на шпиндели.
Скоростта на въртене (24 000 оборота в минута) и мощността (9,0 kW) дава възможност за
обработка на детайли от дърво, както и ПДЧ, MDF, пластмаса, акрил и много други материали.
Шпинделът се охлажда по време на работа от въздушния поток, идващ от вентилатора, докато
вентилаторът няма връзка с електрическия вал на шпиндела, което му позволява да се охлажда
ефективно при всяка работна скорост. |
 |

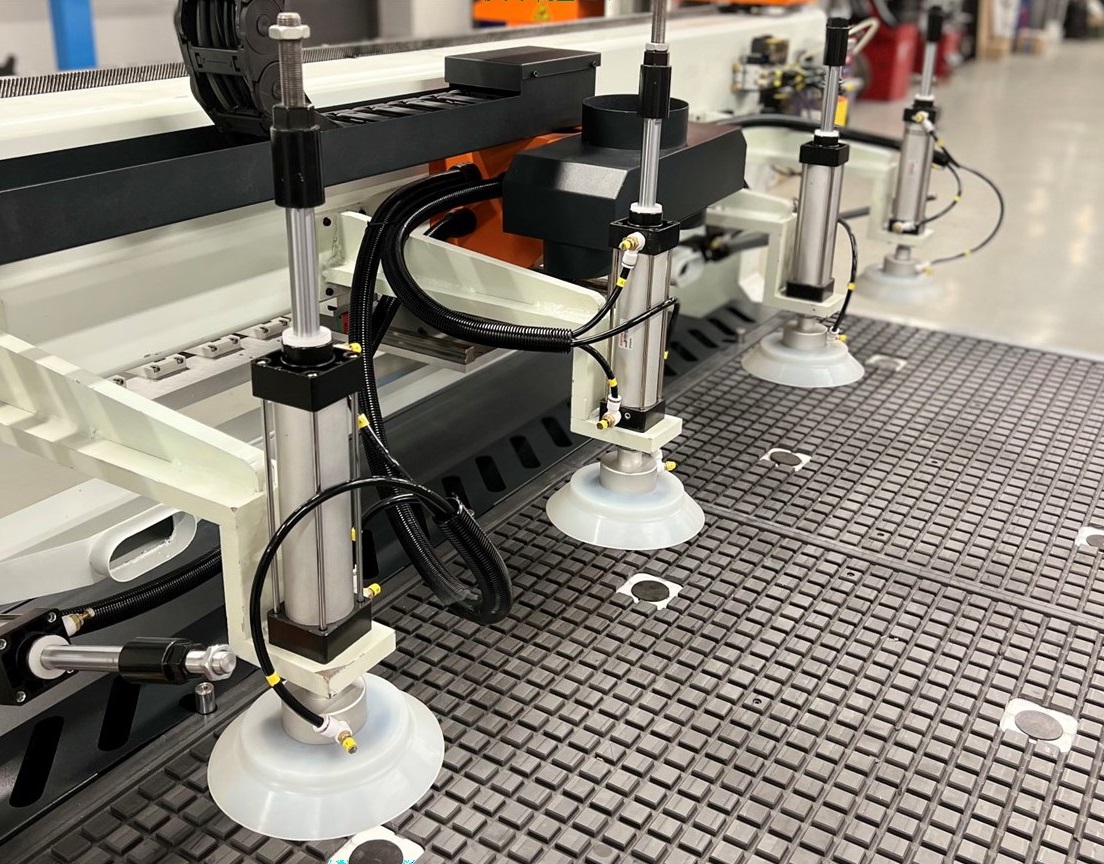

Система за зареждане на детайли (NESTING)
Вакумни цилиндри се използват за зареждане на плочите върху работната повърхност на работна
маса 2100 х 3050 мм.
Функцията се изпълнява автоматично според зададената програма. |
 |

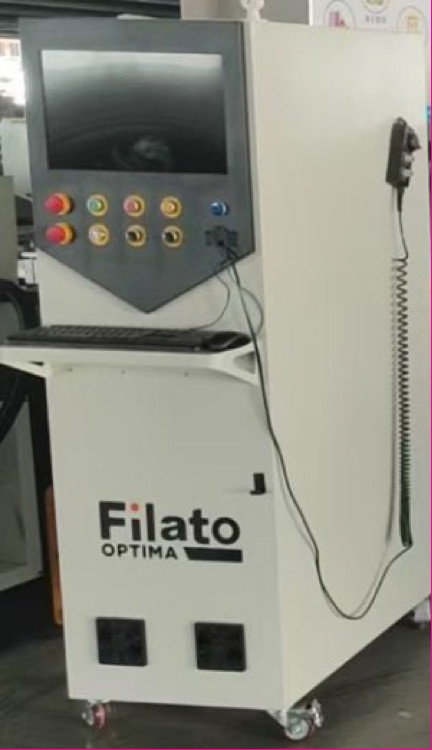

Работно табло на машината
Една от най-достъпните и надеждни системи за управление е поставена върху удобна, лесно
преместваема стойка.
Системата използва стандартни G-кодове, което ви позволява да създавате програми за
обработка с помощта на различни популярни софтуерни продукти: ArtCam, Type3, SolidWorks,
PowerMill, BCad, Basis, Autocad. |
 |

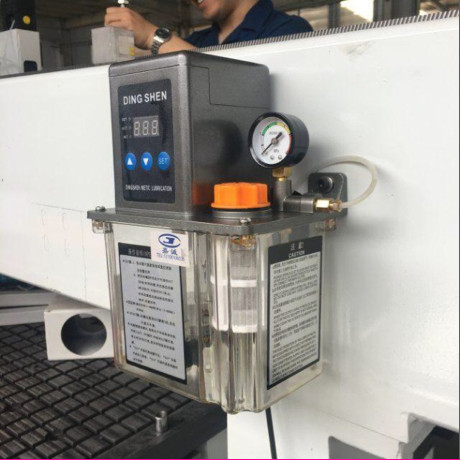

Смазочна система
Винтови механизми се смазват автоматично без намесата на оператора. Благодарение на тази
система се елиминира човешкият фактор и се гарантира навременно смазване и точно дозиране на
маслото. |
