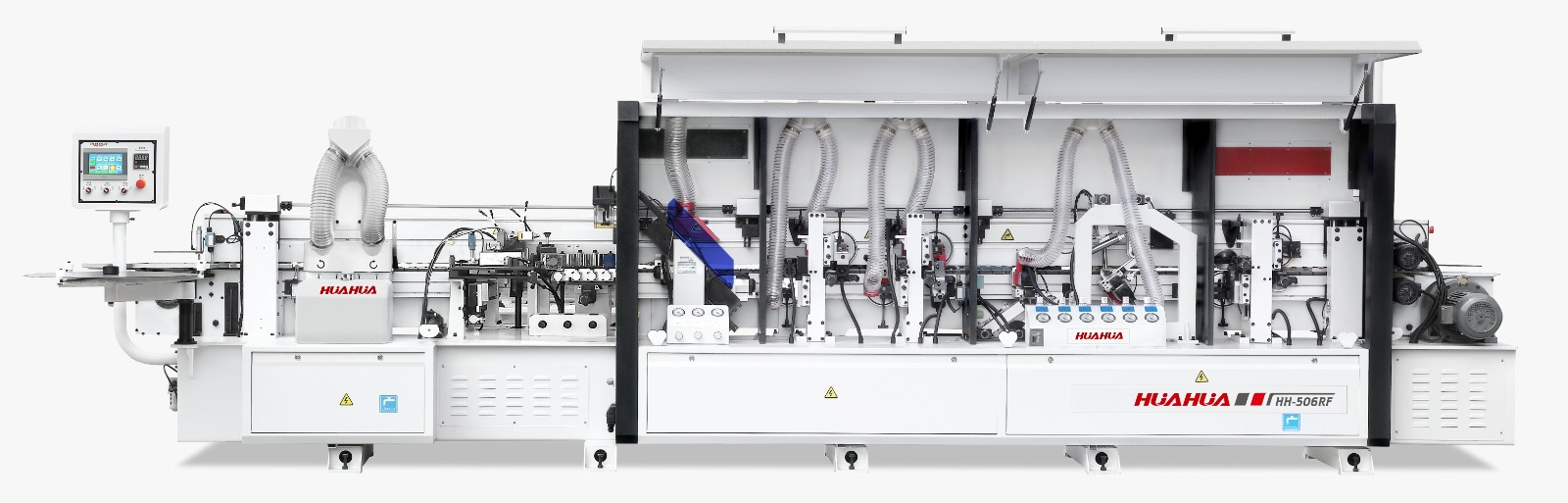

Кантираща машина HH-506R

  • Производител: HUA HUA MACHINERY – China
  • Автоматична кантослепваща машина модел: HH-506R
  • Скорост: 15-18-20 м/мин
  • Предфрезоващ възел 2 x 3.7 кВт – диамантени глави (инструмент)
  • Oкрайчване 2 бр. ел.мотор 2 х 0.37 кВт
  • Фрезоване 4 бр. ел.мотор 2 х 0.75 кВт – R2
  • Възел Корнер роундер 2 бр.ел.мотор R3
  • Право циклене
  • Електрона настройка на височината на детайла
  • Полиране 2 бр. ел.мотор 0.18 кВт
  • Солвент система 2 бр.
  • Обща инст.мощност: 20.2 кВт
  • Габаритни размери: 6660х1100х1700 мм
  • Тегло: 2500 кг.
от 45 810.00 лв
50 900.00 лв
-10%
Цена с ДДС 54 972.00 лв / 28 106.74 €
Поръчай

    Моля, попълнете данните и ние ще се свържем с вас

    Description

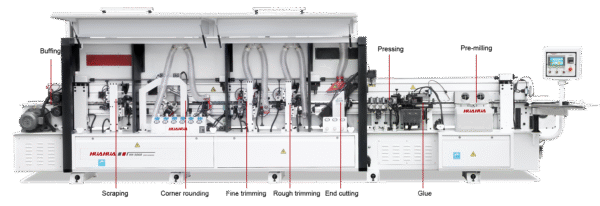

    Конфигурация на работни групи:

    Предфрезоване

    Притискаща група

    Възел за окрайчване

    Фрезоване на канта

    Фино фрезоване на канта

    Корнер роундер (заобляне на канта)

    Възел радиусно циклене

    Възел за право циклене

    Почистваща система

    Полиране

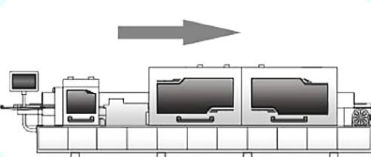

    Опционално машината може да се поръча с реверсивно разположение на агрегатите:

    Машината позволява да се постигне висококачествено кантиране на заготовки от ПДЧ, МДФ, Шперплат и други мебелни плочи.

    Подходящи за използване в малки и средни предприятия за производство на корпусна мебел: офисни мебели, производство на кухни, входни антрета, мебели за всеки дневни и спални, също така за ексклузивни мебели по индивидуални поръчки на клиента.

    ОБЩО ОПИСАНИЕ НА КЛЮЧОВИ КОНСТРУКТИВНИ ОСОБЕНОСТИ:

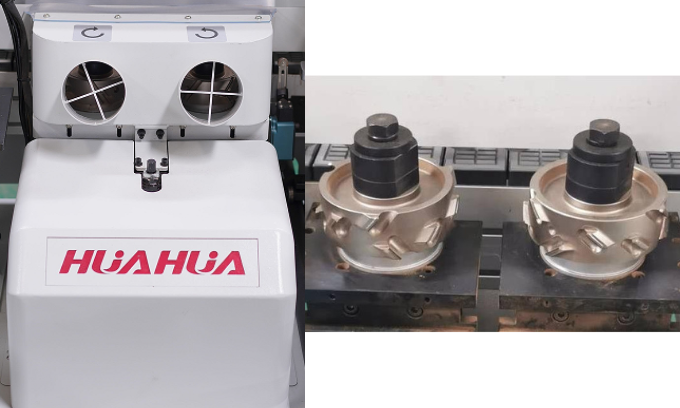

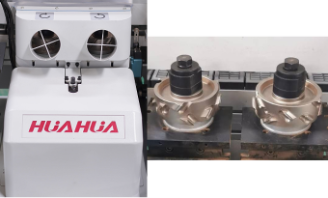

    Предфрезоващ възел:

    Състои от два високочестотни двигателя, 2 х 3,7 kW , Отстраняването на неравности от подрязващ диск осигурява идеална геометрия на детайла и осигурява висококачествено залепване на канта.

    Възможност за изключване на възела и работа без него. Защитен кожух с аспирация.

    Машината окомплектована диамантени глави.

    Максимална височина на Предфрезоване 40 мм (опционално 65 мм)

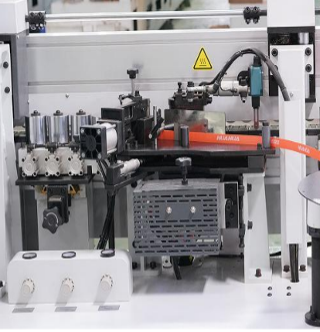

    Лепилна станция (EVA):

    • Резервоар за лепило се намира в долно положение спрямо олепеляващия вал .
    • Мощност на ел.двигател на лепилна станция 0.37 кВ
    • Перфектно прилепване осигуряват 4 притискащи ролки , като последната ролка има гумено покритие

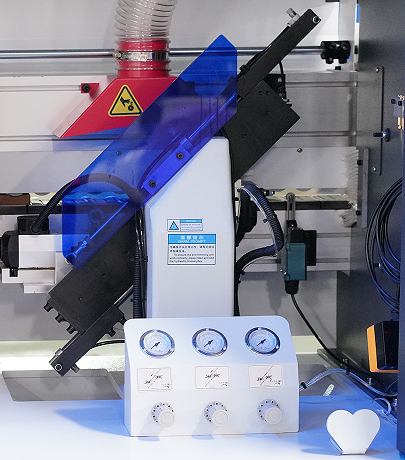

    Възел за окрайчване на канта.

    Висококачествени двигатели за окрайчване 2 х 0,37 кв, и линейни направляващи за хода на двигателите осигуряват качествена и дългогодишна работа на машината.

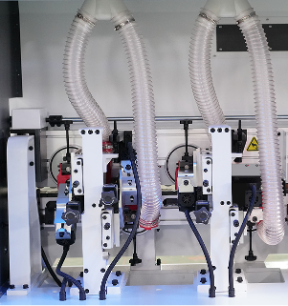

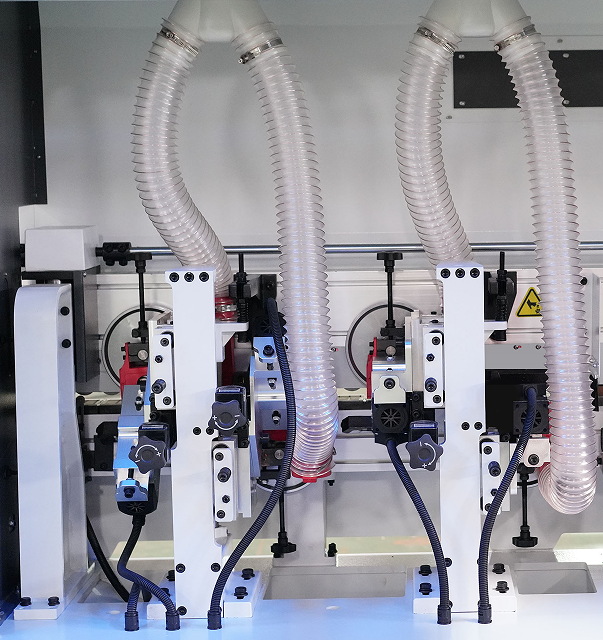

    Възел фрезоване на канта

    Машината разполага с два агрегата за фрезоване на канта с по 2 бр. промишлени ел двигател. Вертикални кръгли фрези с голям диаметър правят гладкия подход към детайла.

    Първия възел фрезова по височина,
    Втория възел фрезова по радиус (R)

    Дадена конфигурация и по прецизна и издържлива

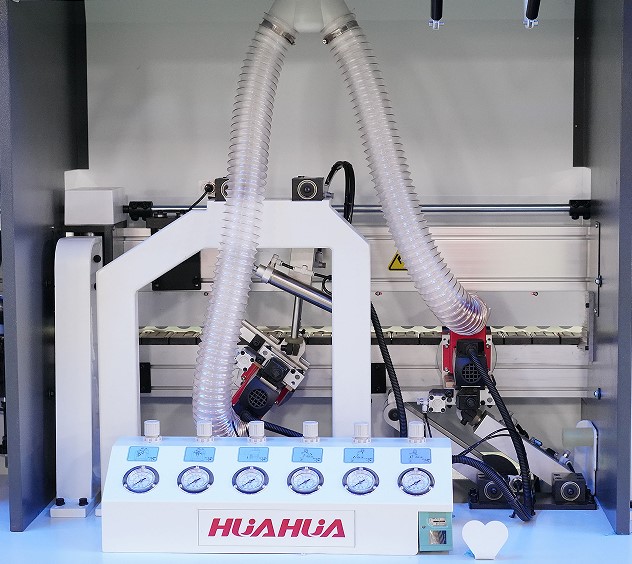

    Възел Корнер роундер (заобляне на канта):

    Предназначен за профилно фрезоване на предни и задни крайни ъгли на различни профили.

    2 електродвигателя 0,30 kW

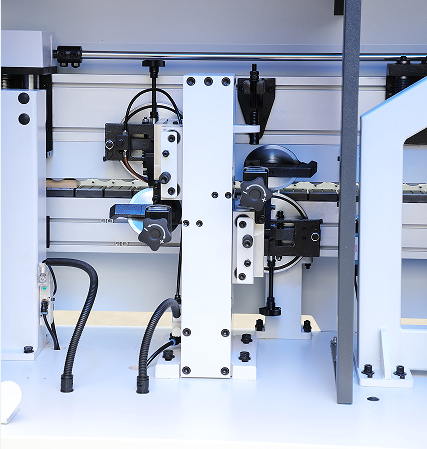

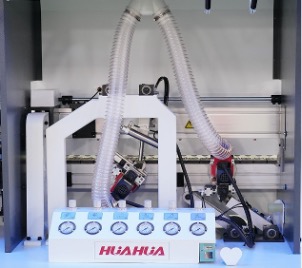

    Възел радиусно циклене:

    Възелът предназначен за за отстраняване на кинематични неравности (микровълни) върху обработената по радиус повърхност на ръба след фрезовия възел.

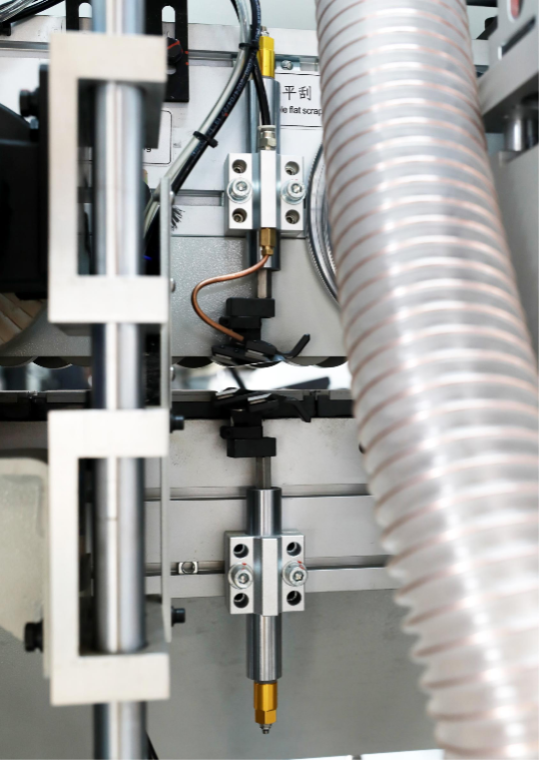

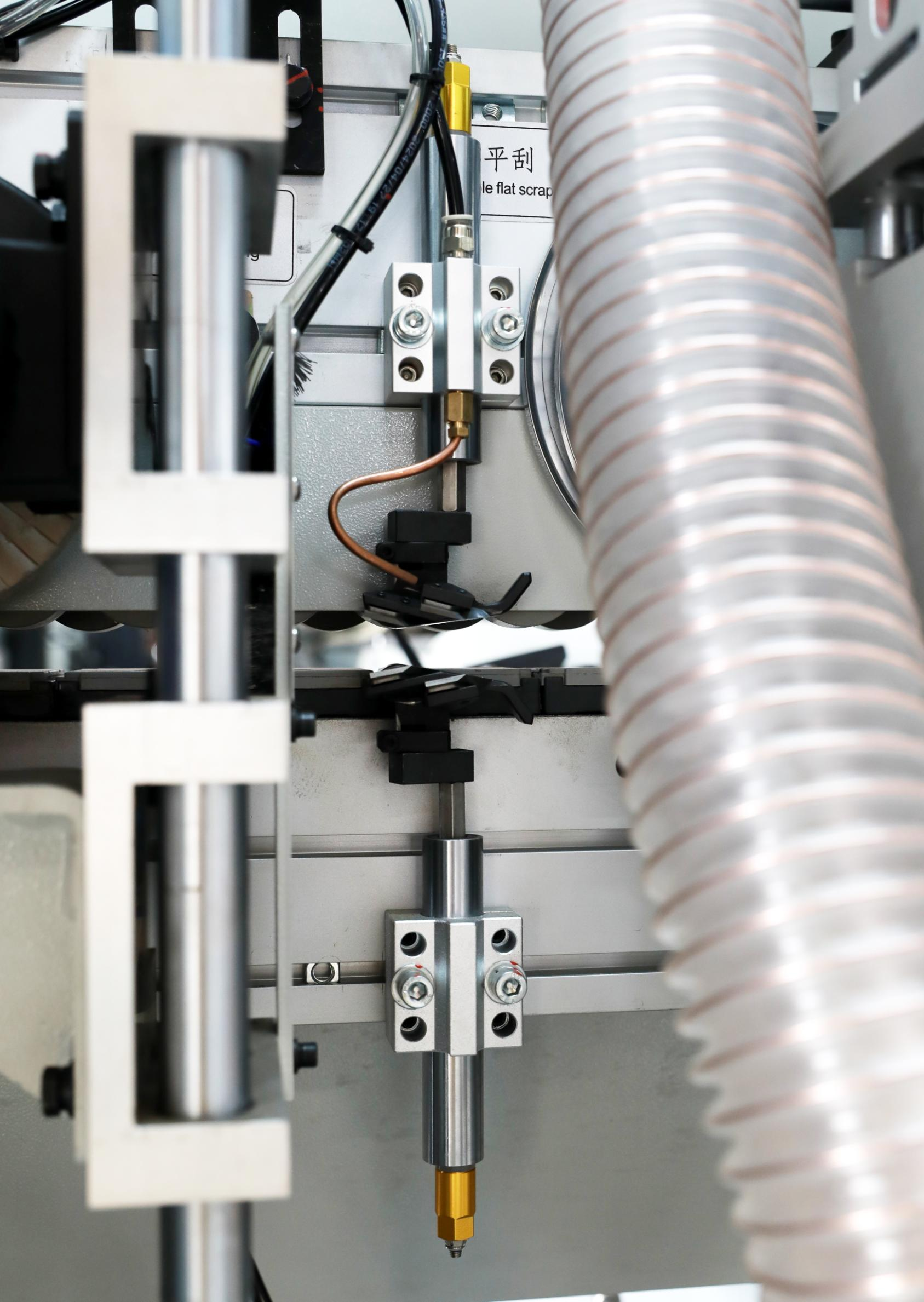

    Възел за право циклене:

    Възел за отстраняване на излишъци на лепилото от горно и долно страна на детайла (лепилен шев).

    Възела помага за перфектна повърхностна обработка на детайла в равнина.

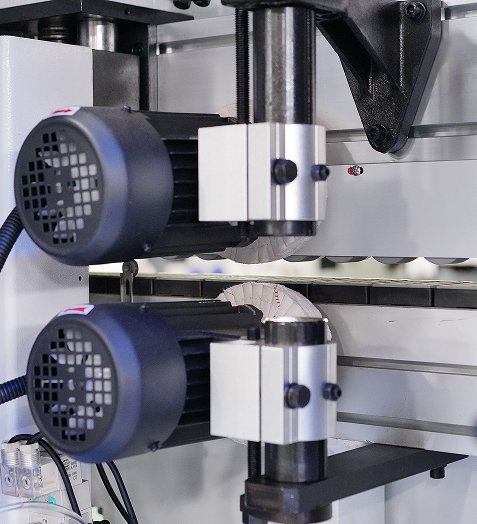

    Полиране:

    Възел за полиране осигурява:

    Блясък на обработената повърхност почиства от Замърсявания и възстановява цвета след циклещ агрегат.

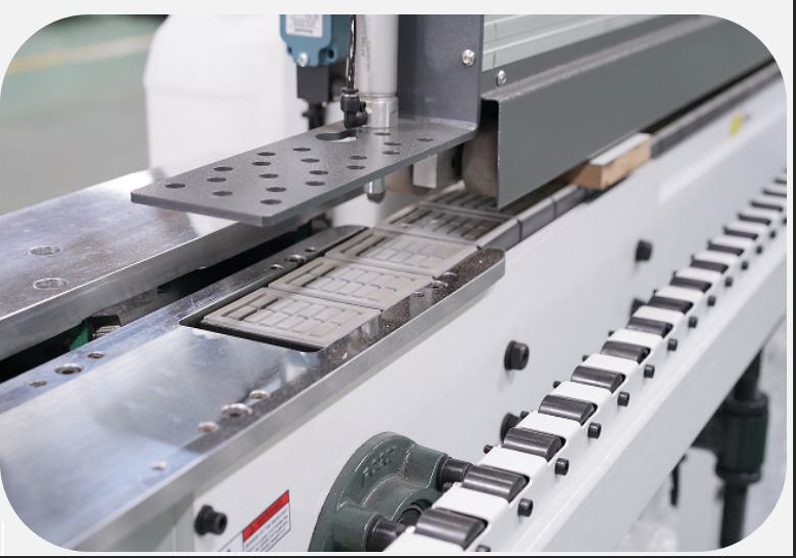

    Ролков транспортьор :

    Може да се издърпва навътре и навън. Задвижващи ролки предпазва повърхността на детайла от надраскване. Разстояние между машината и конвейера: 597 мм

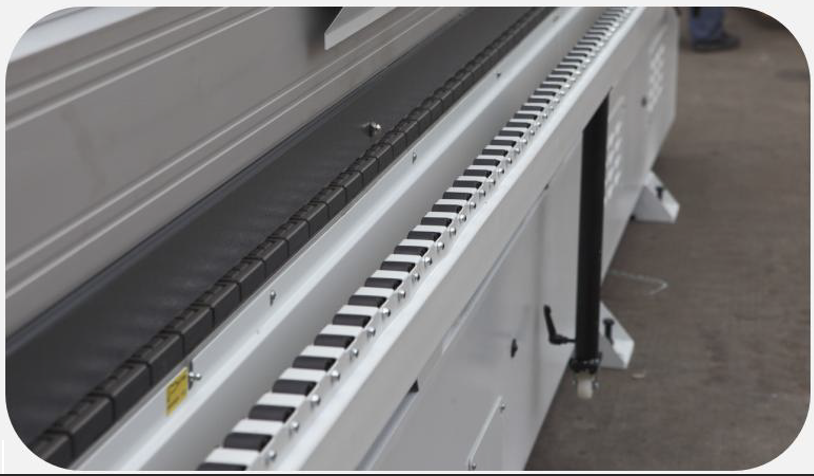

    Транспортна лента:

    • Устойчив на триене конвейерна лента.
    • Стартиране на мотора конвейерна лента с помощта на честотен преобразовател

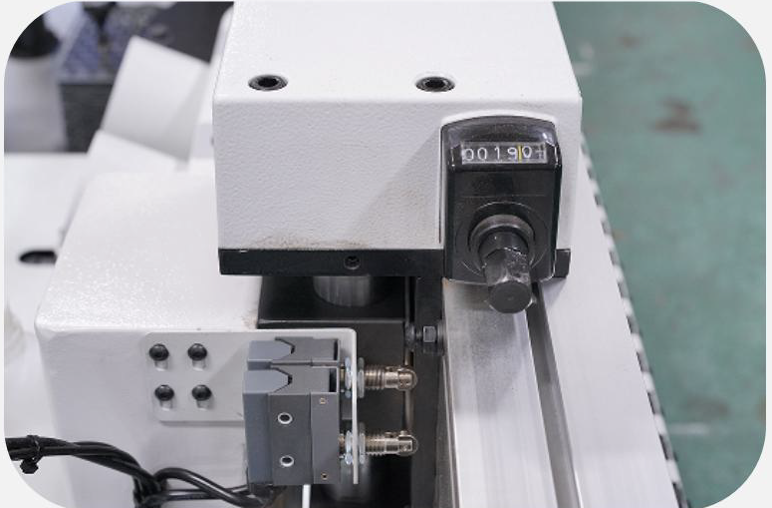

    Автоматично регулиране на дебелината на детайла:

    По цялата дължина на машината се постига прецизно позициониране на притискаща греда посредством три опори с редуктори.

    Дебелината на детайла се управлява от Touch screen PLC табло на машината.

    Компоненти на системата на безопасност:

    Компонентите отговаря на световните стандарти. Системата за определяне на интервала на подаване на детайли. Предпазва от сблъсъка на детайлите по време на работа.

    Additional information

    Мощност на двигателя предфрезоващ възел

    2х3,7 кВт

    Мин./макс дебелина н/канта

    0,4-3 мм

    Мин./макс височина на канта

    13-63 мм

    Минимална / Максимална дебелина на детайла

    10-60 мм

    Скорост на подаване

    Мощност на двигателя на окрайчващ възел

    2х0,37 кв

    Радиусно циклене на канта

    R2

    Възел корнер раундер

    2х0,37 кв R3

    Мощност на двигателя на полиращ възел

    2х0,37 кв

    Температура на лепило

    180-220 °C

    Тип лепило

    EVA

    Обща инсталирана мощност

    20,2 кВт

    Габаритни размери

    Тегло
